４．入力

　　実際にRebroを使ってモデル作成のための入力を行う。入力する項目は、配管、ダクト、機器、架台。

4-1．配管の入力

　　メインメニューの「配管」の「作図」から「配管」や「継手」などで入力する。

　　

　　入力した配管のプロパティを設定する。

4-2．ダクトの入力

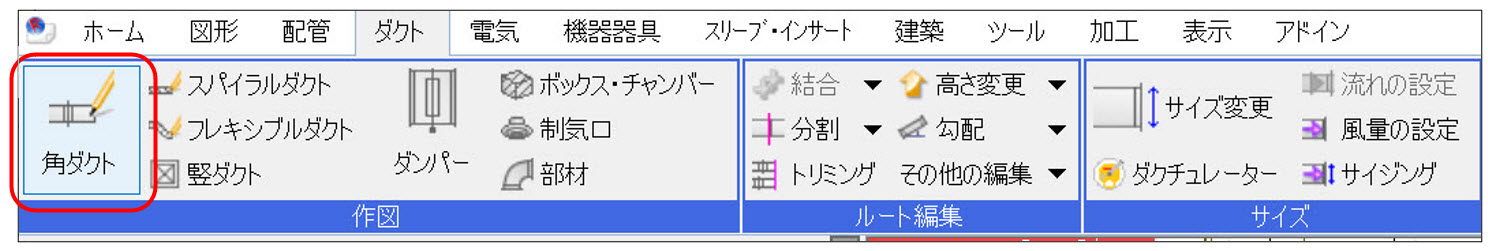

　　メインメニューの「ダクト」の「作図」から「角ダクト」や「スパイラルダクト」などで入力する。

　　

　　入力したダクトのプロパティを設定する。

4-3．機器の入力

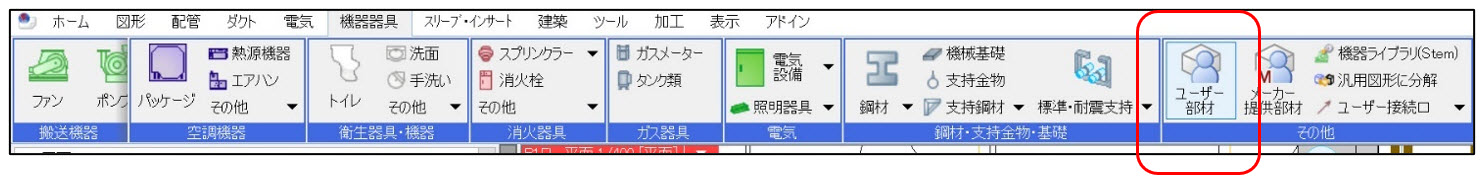

　　メインメニューの「機器器具」の「その他」から「ユーザー部材」で入力する。

　　

　　ユーザー部材で登録した機器を入力する。

　　

　　入力した機器のプロパティを設定する。

4-4．架台の入力

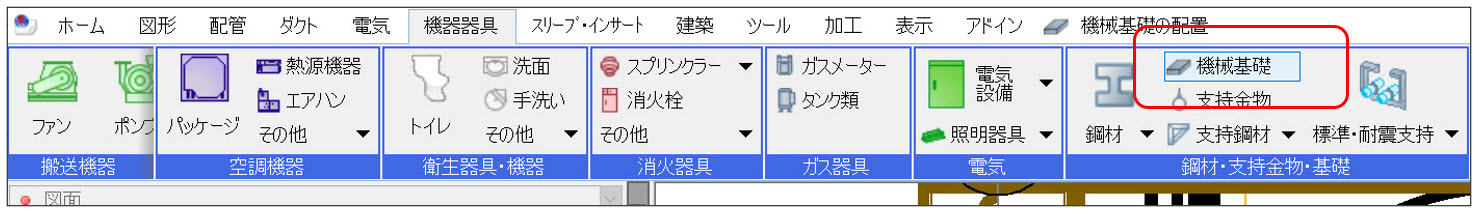

　　メインメニューの「機器器具」の「鋼材・支持金物・基礎」から「機器基礎」で入力する。

　　

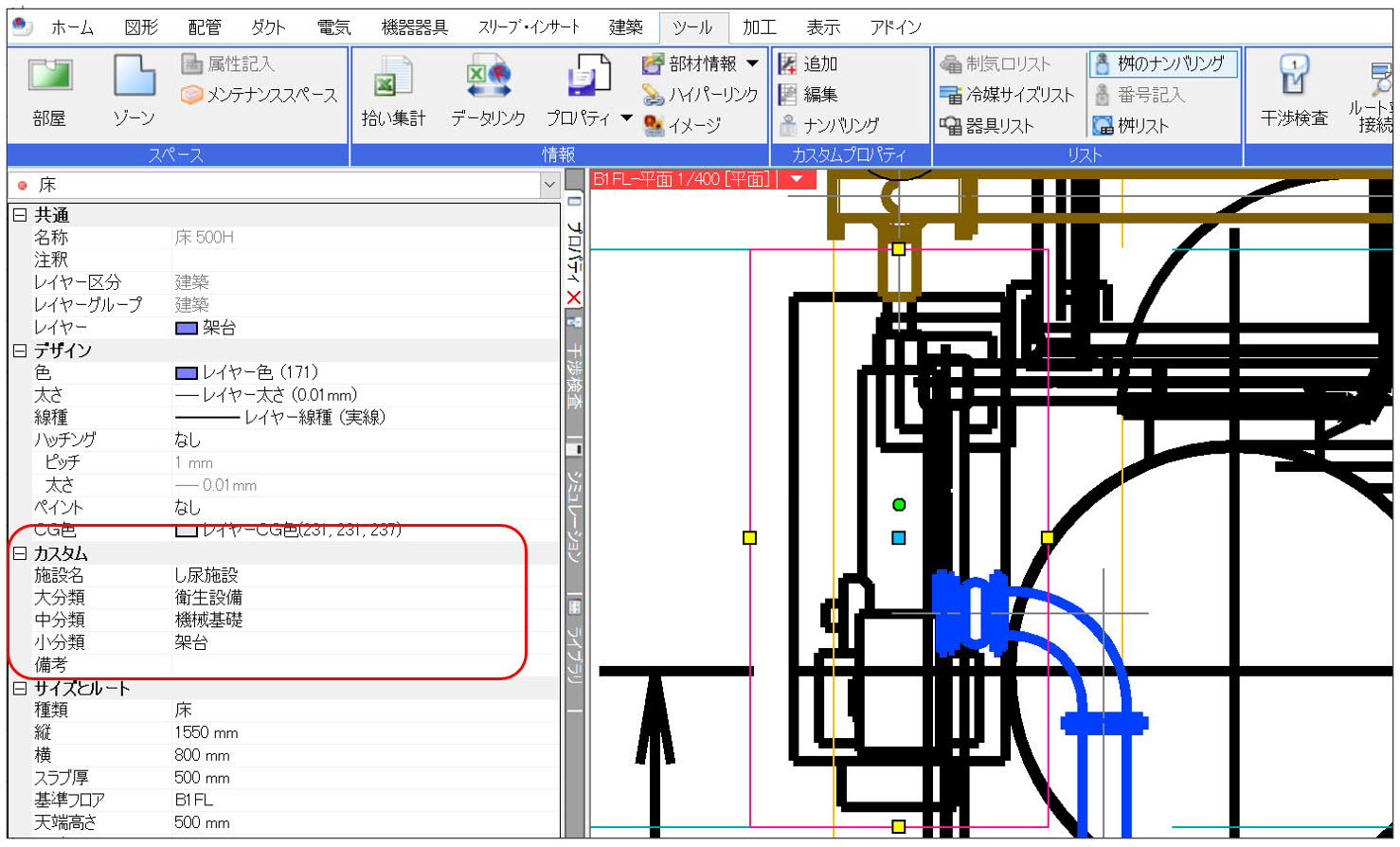

　　入力した架台のプロパティを設定する。

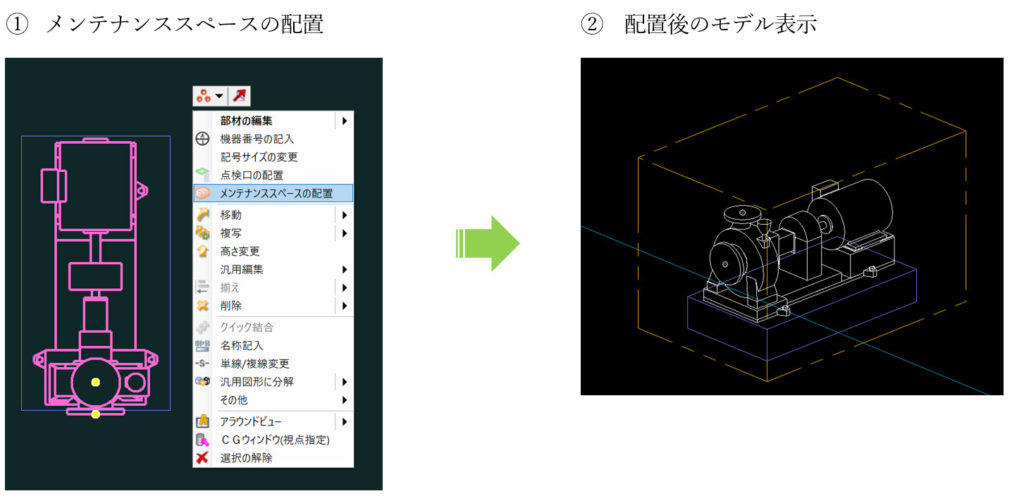

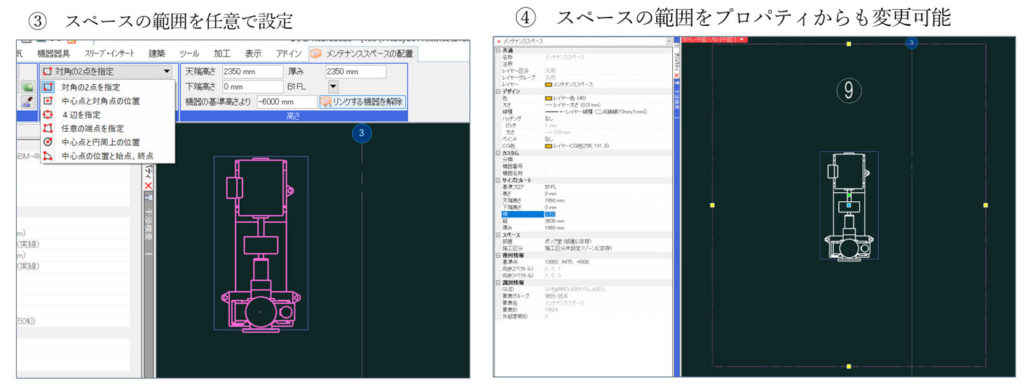

4-5．メンテナンススペースの入力

　　機器のメンテナンススペースは、職種間調整等で必要に応じ入力を行う。

５．３Dビュー上の文字表現について

　　機器名称などの文字をCG表示したい場合、要素を「ビュー共通」で作図することで表示可能になる。この手法で表現した図を下記に示す。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　留意点として、機器に紐づいている文字でなければ「ビュー共通」とすることで、全てのビュー（全ての図面）で表示される。

①　平面図での文字表現

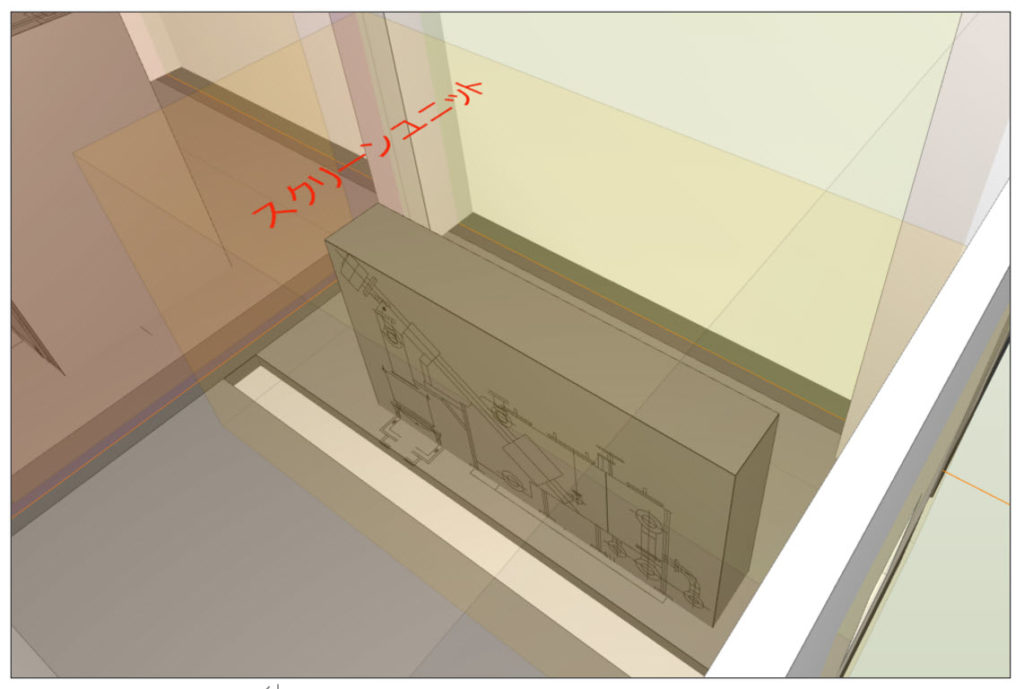

②　３次元モデルでの文字表現

5-1．文字の入力で、３Dビュー文字で表現させる方法（手法１）

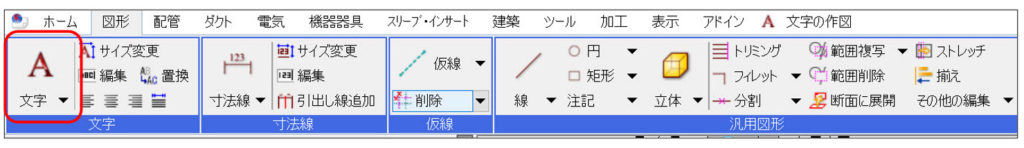

①　メニューの「図形」の「文字」を選択

②　下記の赤丸箇所に「スクリーンユニット」と入力

③　「ビュー共通」を設定

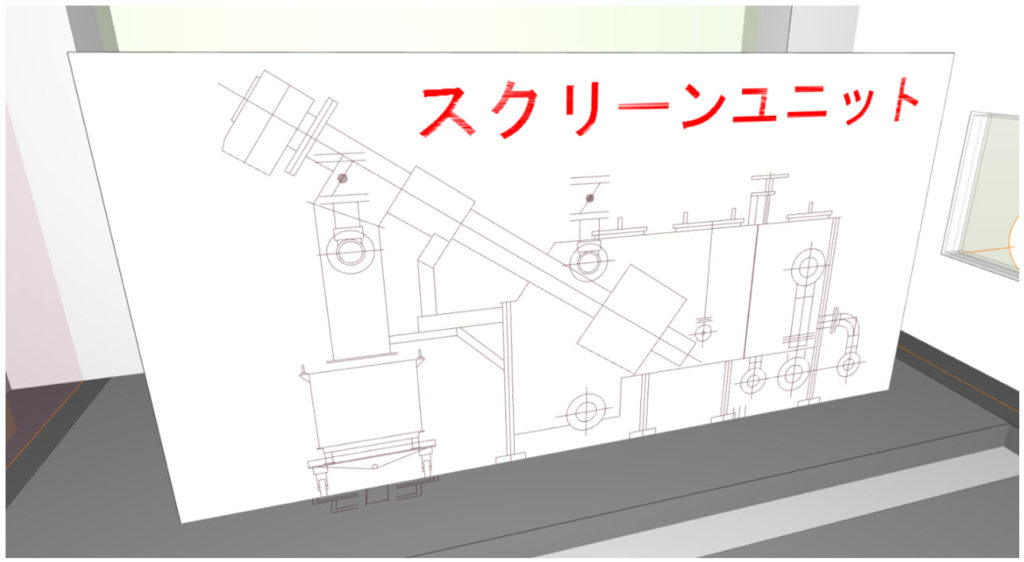

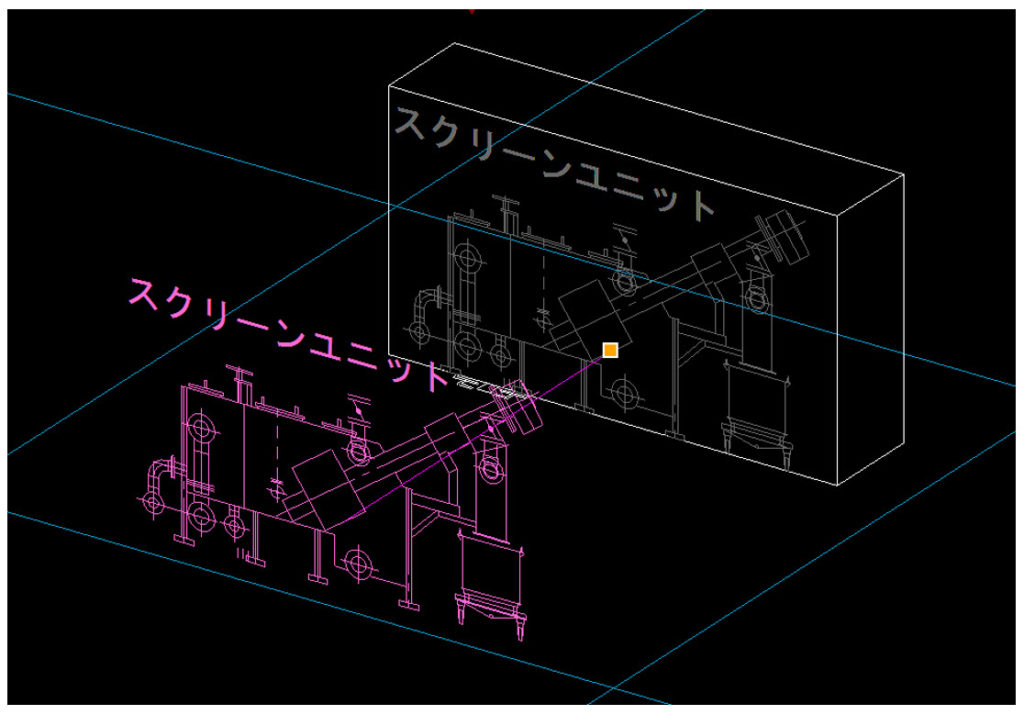

5-2．３Dビュー上の文字表現について（手法２）

　　三面図モデル作成の段階で、文字入りの２次元図面を貼付けする。３D立方体と２次元図面をまとめてユーザー部材として登録し、配置する。
