🏗️ 建築BIM教科書 総合学習ポータル

建築BIMの世界へようこそ

本ポータルは、建築業界におけるBIM（Building Information Modeling）の基礎から応用、そして未来の展望までを体系的に学ぶための学習サイトです。各章には「講義動画」「要点スライド」「インフォグラフィック」「確認テスト」が含まれています。

BIM Icon

学習の構成

  • 第1章: 建築BIMの基礎 - CADとの違い、属性情報、フロントローディングの概念。
  • 第2章: 建築BIMの実践 - 干渉チェック、BEP（実行計画）、IFC、シミュレーション。
  • 第3章: 建築BIMと人材 - BIMマネージャーの役割、人材育成、維持管理（FM）への展開。
  • 第4章: 建築BIMの発展 - AI、IoT、デジタルツインとBIMの融合。

第1章: 建築BIMの基礎

1. 講義動画

BIMの本質的な理解と、従来のCADとの違いについて学びます。

2. 講義ノート（要点）

建築情報の進化論

  • 建築の本質的課題: 3次元の構想を2次元図面に翻訳する過程で情報の欠落や解釈のズレが生じる。
  • CADの限界: CADは「デジタルの製図板」。線や円の集合であり、コンピュータはそれが「壁」や「窓」であることを理解していない。
  • BIMの革新: 「線を描く」から「オブジェクトを組み立てる」へ。BIMモデルは形状情報＋属性情報（素材、コスト、性能など）を持つデータベースである。
  • フロントローディング: 設計初期段階に検討を集中させることで、後工程（施工）での手戻りやコスト増大を劇的に削減する。
  • Single Source of Truth: 1つのモデルから全ての図面（平面・立面・断面）を切り出すため、図面間の不整合が発生しない。

3. 図解・インフォグラフィック

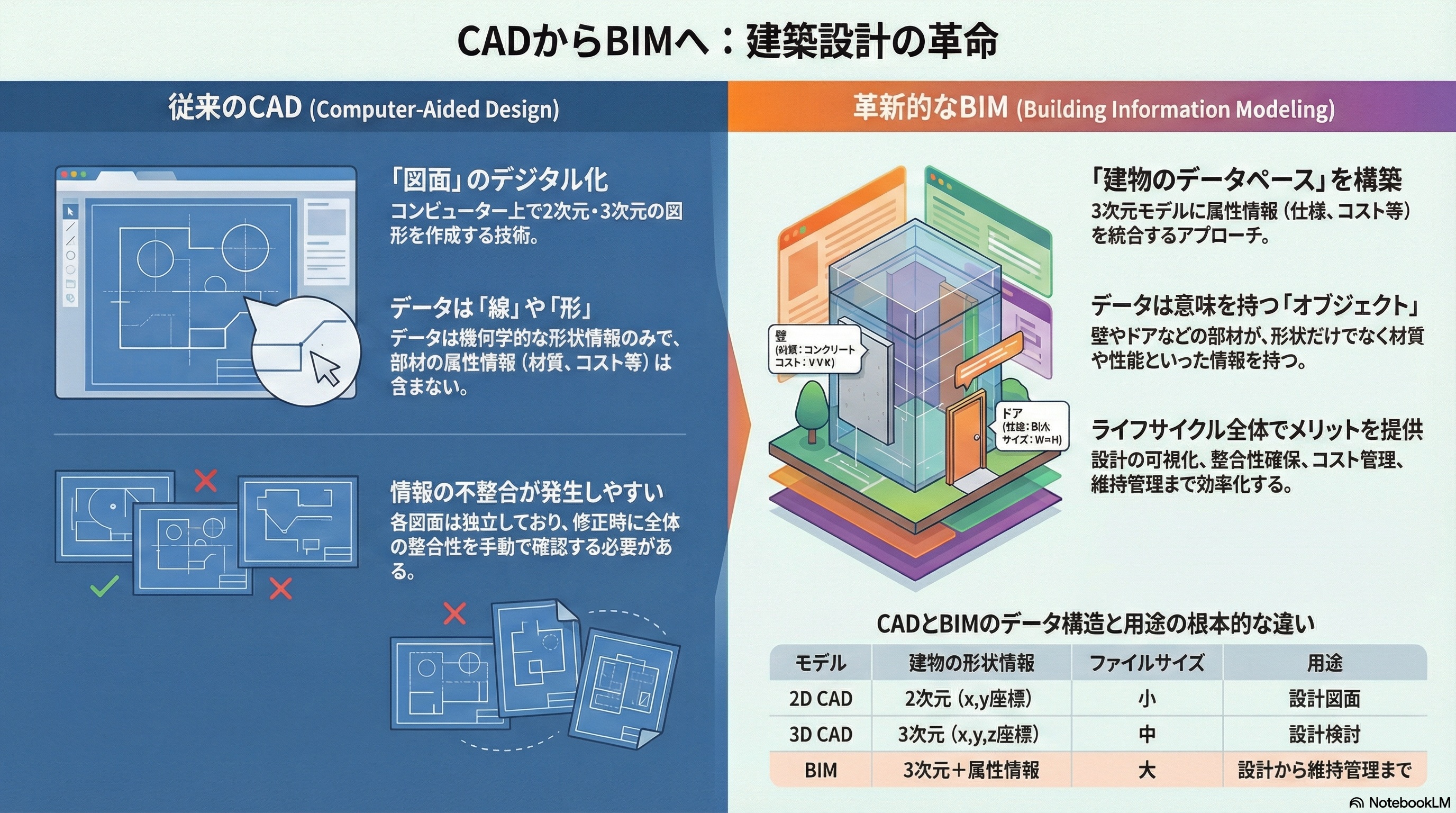

第1章インフォグラフィック

4. スライド資料

5. 確認テスト (全26問)

第2章: 建築BIMの実践

1. 講義動画

BIM実行計画（BEP）や干渉チェック、各種シミュレーションについて解説します。

2. 講義ノート（要点）

BIM設計戦略ロードマップ

  • BIM実行計画書 (BEP): プロジェクトの「設計図」。LOD（詳細度）、役割、データ形式などを定義する。
  • LOD (Level of Development): 各フェーズで「どこまで作り込むか」の定義。LOD100（概念）〜LOD500（竣工）まで。
  • IFC (Industry Foundation Classes): 異なるソフト間でデータを交換するための国際標準フォーマット（Open BIM）。
  • 干渉チェック: 意匠・構造・設備のモデルを統合し、配管と梁の衝突などを施工前に発見する。
  • シミュレーション: エネルギー解析、日照、気流、避難シミュレーションなどを設計初期に行い、性能を最適化する。

3. 図解・インフォグラフィック

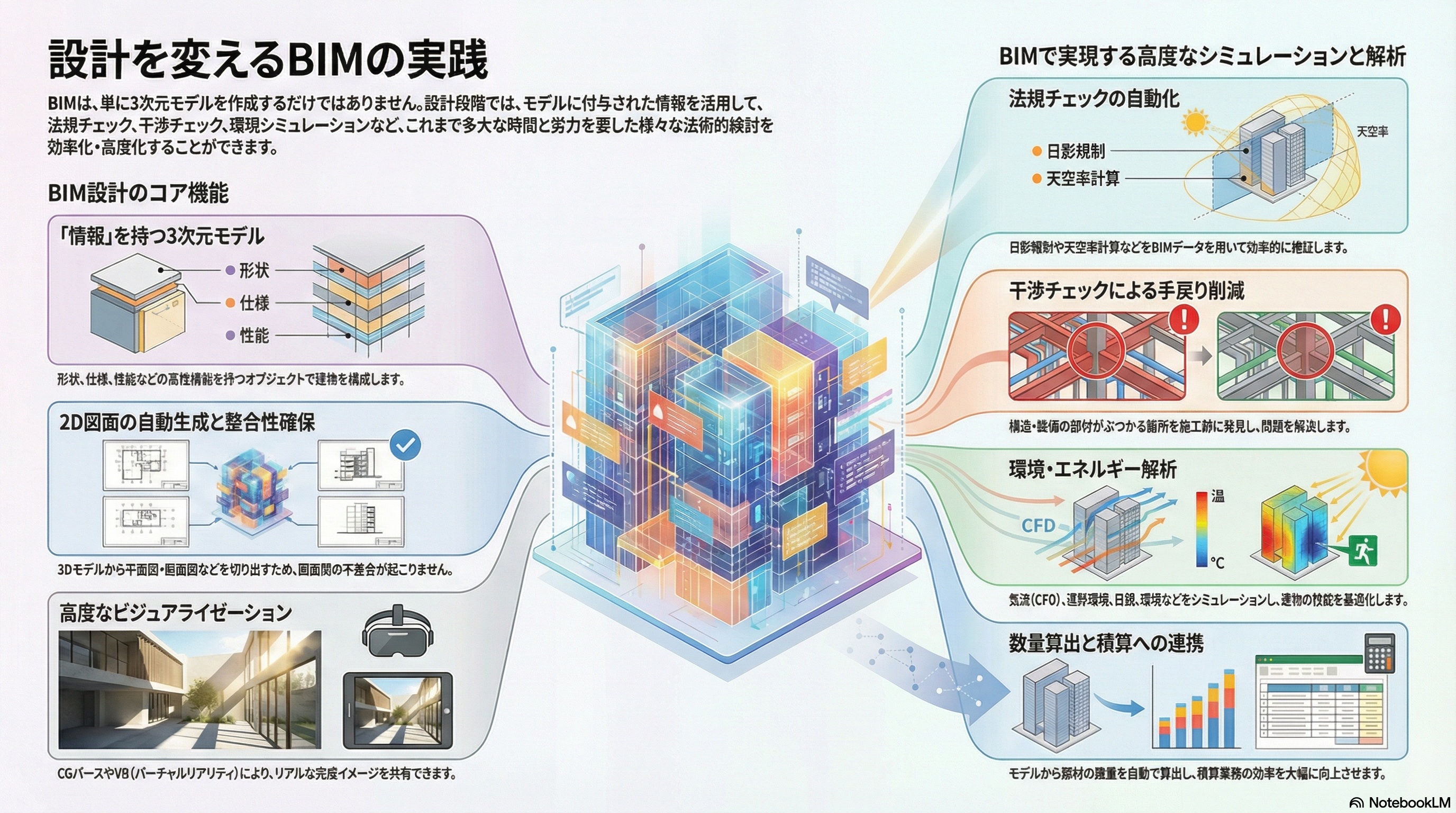

第2章インフォグラフィック

4. スライド資料

5. 確認テスト (全25問)

第3章: 建築BIMと人材

1. 講義動画

BIMマネージャーの役割や維持管理（FM）への展開について学びます。

2. 講義ノート（要点）

組織改革とライフサイクルマネジメント

  • BIM人材の役割分担:
    • BIMマネージャー: 組織・PJ全体の戦略策定、環境構築、基準作成。
    • BIMモデラー: 設計図書に基づくモデル作成、技術的な入力作業。
    • BIMコーディネーター: 意匠・構造・設備間のモデル統合と調整。
  • IPD (Integrated Project Delivery): 発注者・設計者・施工者が初期段階から協働し、利益とリスクを共有する契約・遂行形態。
  • CDE (Common Data Environment): 単なるファイル置き場ではなく、承認プロセスやステータス管理機能を持つ「共通データ環境」。
  • ファシリティマネジメント (FM): LCCの約75%を占める維持管理費を最適化するため、BIMの属性情報（COBie等）を引き継いで活用する。

3. 図解・インフォグラフィック

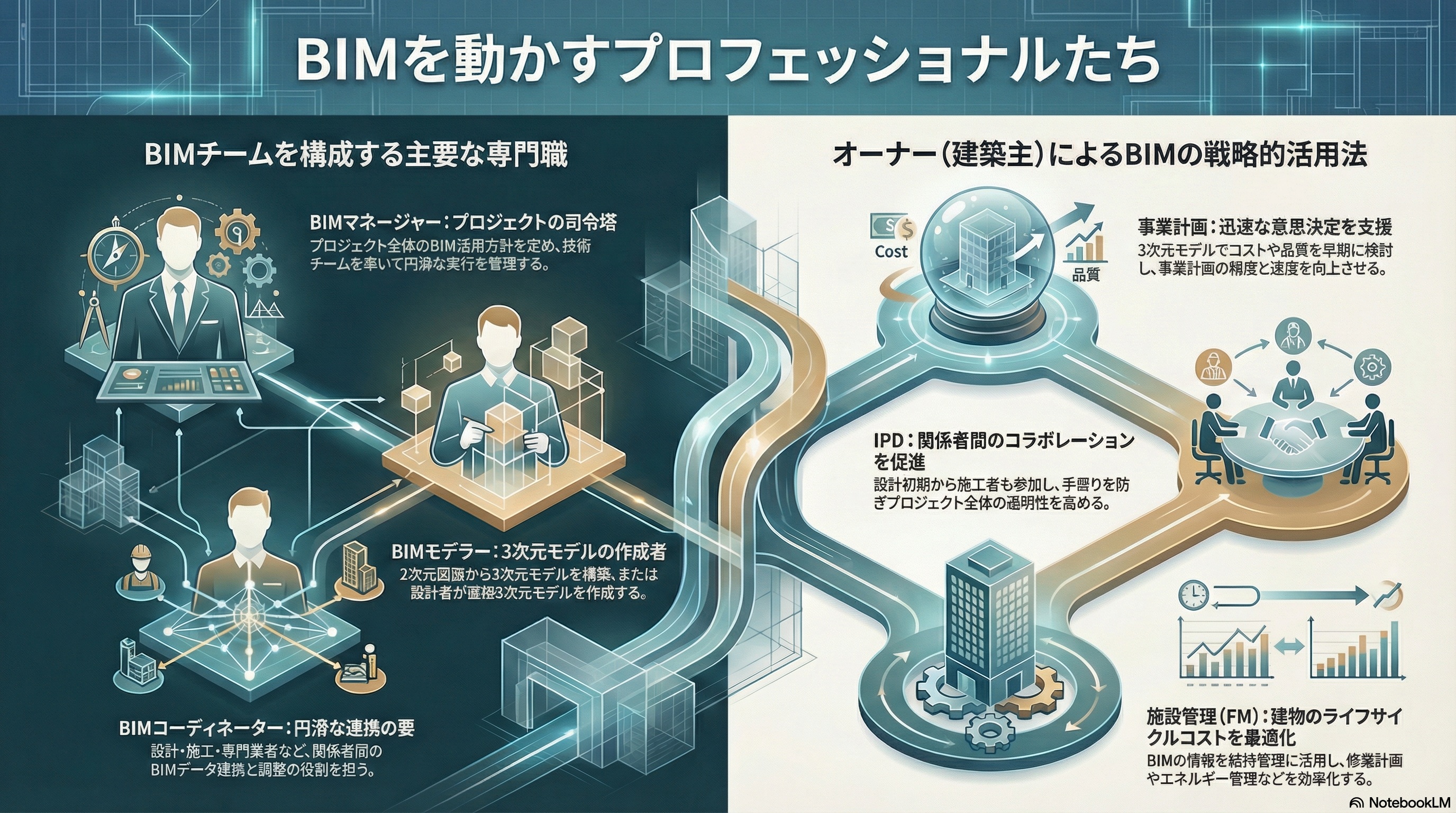

第3章インフォグラフィック

4. スライド資料

5. 確認テスト (全26問)

第4章: 建築BIMの発展

1. 講義動画

AI、IoT、デジタルツインなど、BIMと先端技術の融合について解説します。

2. 講義ノート（要点）

BIMがつくる建築の未来

  • データ標準化と分類体系:
    • IFC: ソフトウェアに依存しない国際標準フォーマットで互換性を確保。
    • OmniClass / Uniclass: 建設情報の分類体系を統一し、データの相互運用性を高める。
  • 先端技術との融合:
    • ジェネレーティブデザイン: コンピュータがパラメータに基づき最適解（形状や配置）を自動生成。
    • デジタルツイン: 現実空間（フィジカル）と仮想空間（サイバー）を同期させ、高度なシミュレーションと管理を実現。
    • IoT & ロボティクス: 現場のリアルタイムデータ取得や、3Dプリンター・ロボットによる施工自動化。
  • BIMの未来: 「図面作成ツール」から、性能をシミュレーションし、建築の社会的・経済的価値を最大化する「プラットフォーム」へ。

3. 図解・インフォグラフィック

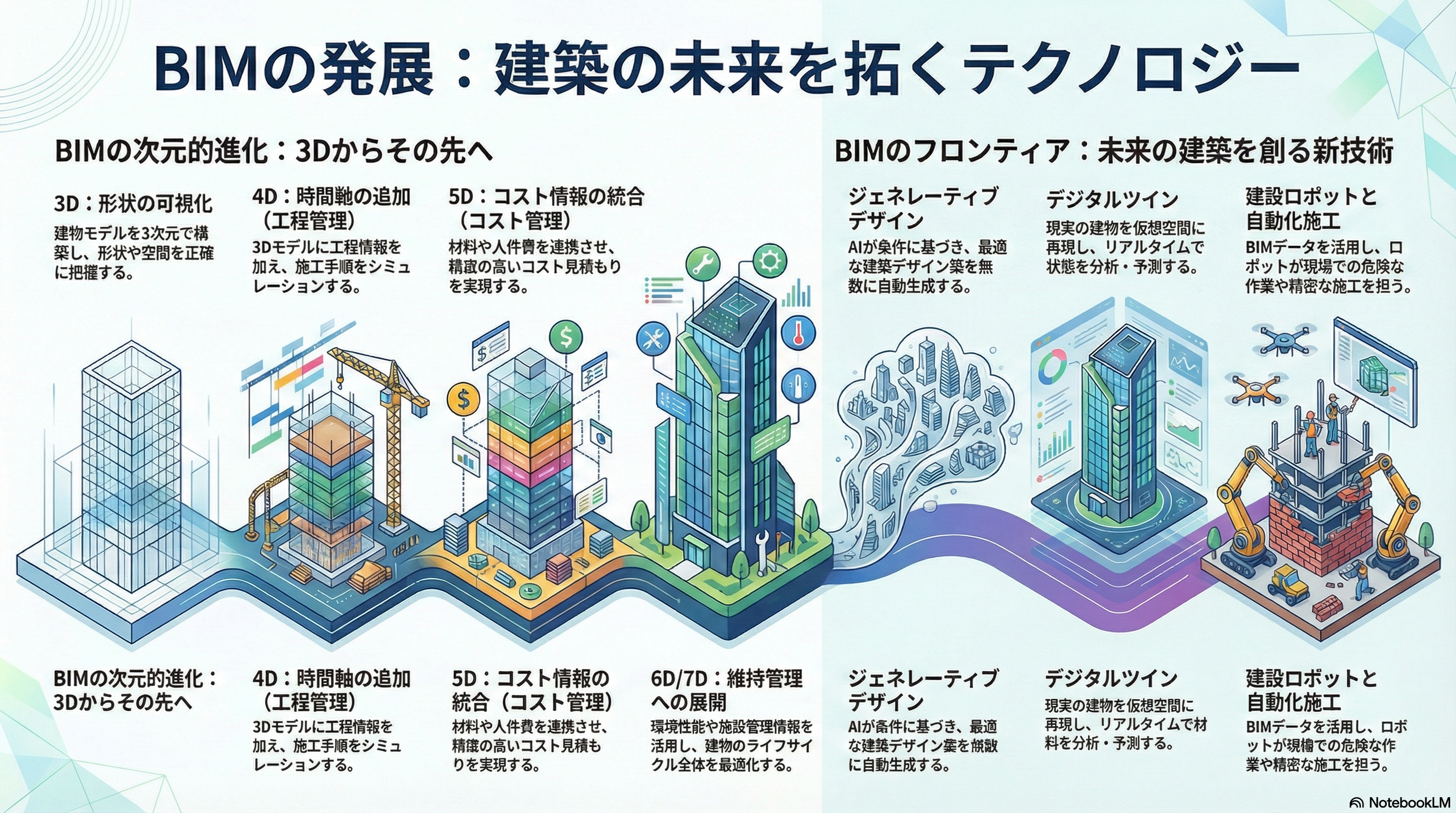

第4章インフォグラフィック

4. スライド資料

5. 確認テスト (全31問)
